Carane nginstal sistem solar ballast wétan-kulon?

[Persiapan Sadurunge Instalasi]

Ing ngisor iki dhaptar item sing kudu disiapake sadurunge instalasi:

Piranti:

Obeng: Digunakake kanggo ngencengi sekrup.

Pita pengukur: Digunakake kanggo mesthekake krenjang ana ing posisi sing bener.

Level: Digunakake kanggo konfirmasi krenjang diinstal horisontal.

Sistem ballast solar kita kalebu aksesoris ing ngisor iki:

Dukungan Tripod Pra-dirakit, Rel dan Sambatan Rel,Klem tengahLan Akhir Clamp, Rail Clamp, Grounding Clip LanGrounding Lug、Ballast Tray、M8*60 Hex Bolts lan M8 Flange Nut. Perlu dicathet yen sampeyan kudu nyedhiyakake blok semen dhewe.

Dhukungan Tripod sing wis dipasang

Rel lan Rel Sambatan

Clamp Tengah lan Clamp Akhir

Klem Rel

Grounding Clip Lan Grounding Lug

Balast Tray

[Langkah 1]

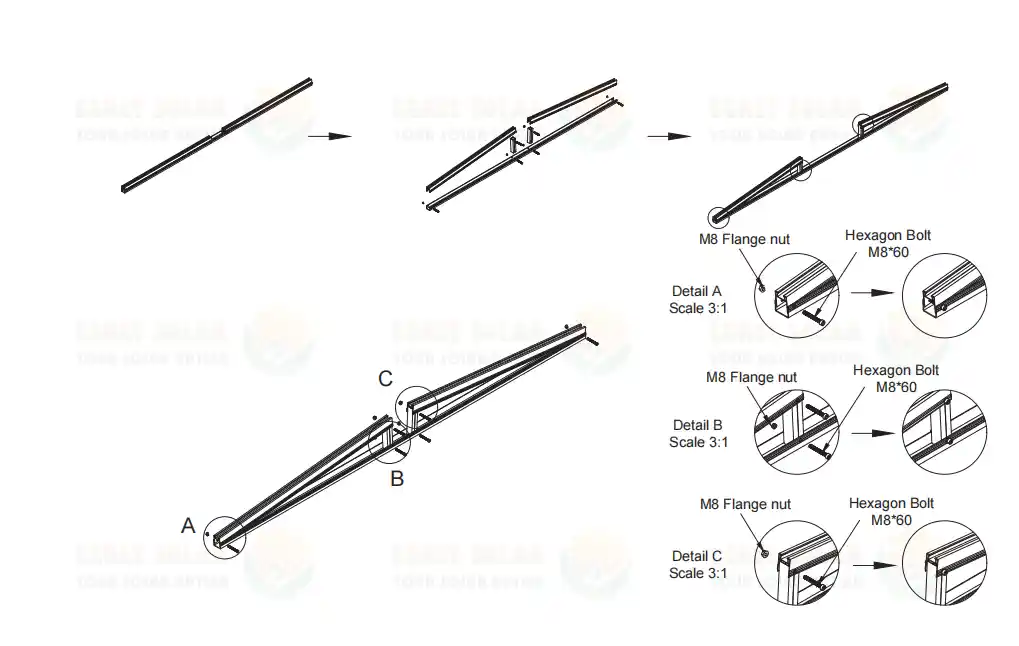

Bukak krenjang sing wis dipasang lan pasang baut hex M8 * 60 lan kacang flange M8 ing titik A, B, lan C sing ditandhani ing diagram ing ngisor iki kanggo ngamanake krenjang tripod.

[Langkah 2]

Miturut gambar, tripod sing wis dipasang ing Sistem Pemasangan Atap Datar Surya disusun kanthi interval 2500 mm.

[Langkah 3]

Selehake tray ballast ing support tripod wis nglumpuk ing siji, lan jarak antarane loro tray ballast kira-kira 1275mm, minangka ditampilake ing tokoh.

[Langkah 4]

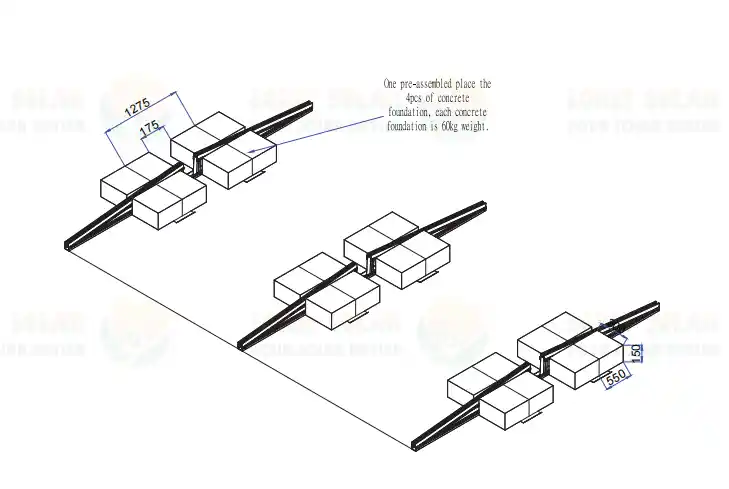

Selehake blok beton ing tray ballast. Perlu dicathet yen siji dhukungan tripod sing wis dipasang kudu didhukung dening papat blok beton, lan saben blok beton kudu bobote paling sethithik 60 kg. Ukuran lan panggonan saka blok semen ing Concrete Flat Roof Ballast Solar Mounting System ditampilake ing gambar ing ngisor iki.

[Langkah 5]

Ing ngisor iki minangka tampilan ndhuwur dhukungan tripod sing wis dirakit, baki ballast, lan blok beton sawise langkah instalasi ing ndhuwur wis rampung.

[Langkah 6]

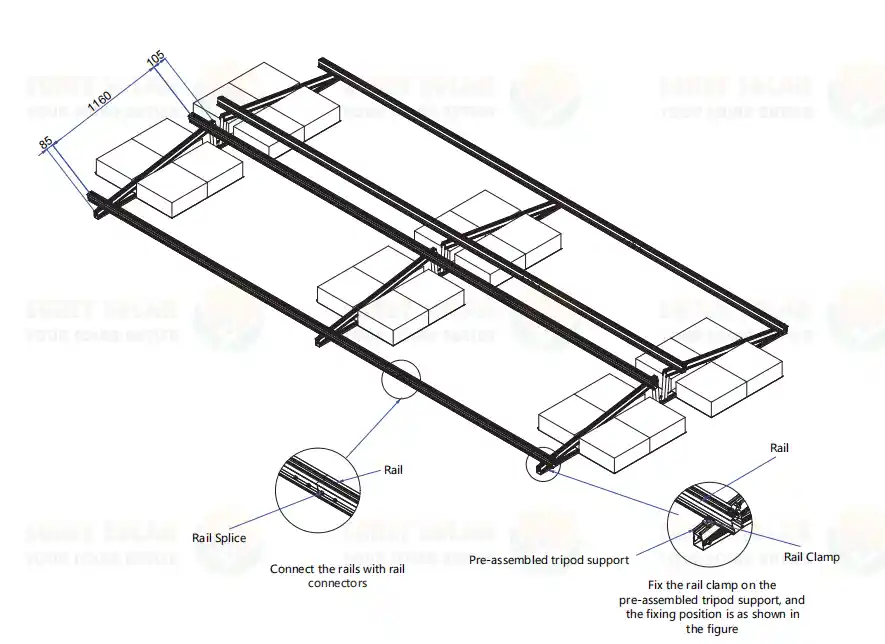

Sambungake ril nggunakake splice rel lan ndandani klem rel menyang krenjang tripod sing wis dirakit, kaya sing ditampilake ing gambar.

[Langkah 7]

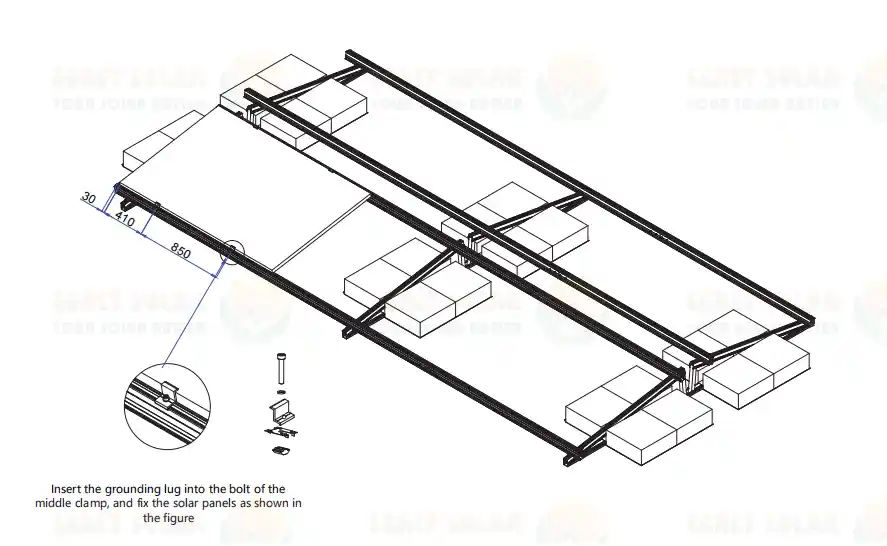

Selehake panel surya ing ril lan lebokake klip grounding menyang bolt clamp tengah, kaya sing ditampilake ing gambar kasebut.

[Langkah 8]

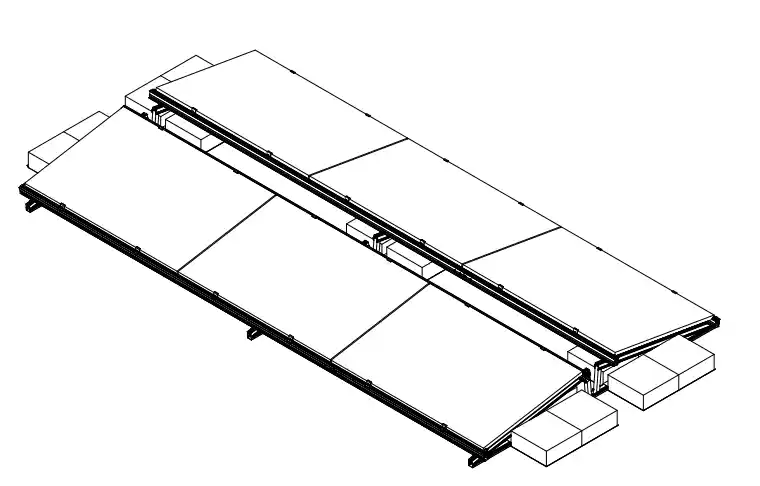

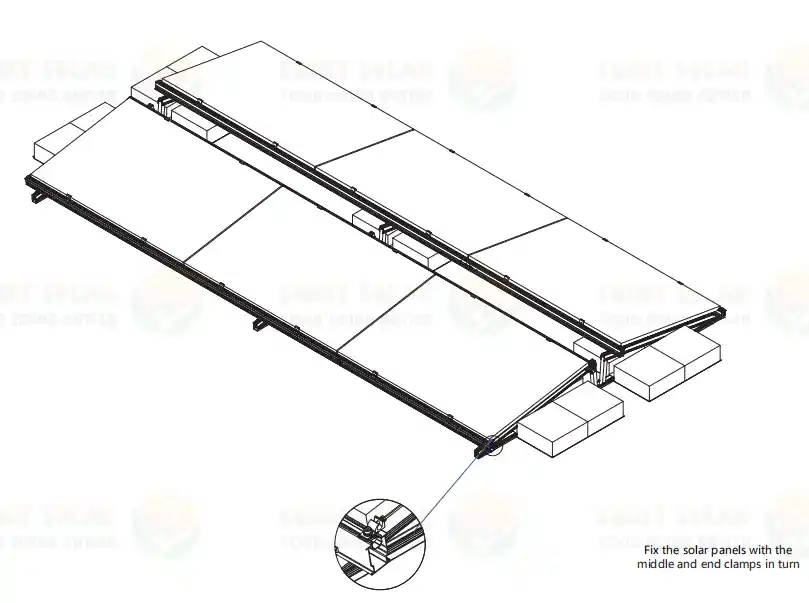

Selehake panel surya kanthi urutan, banjur pasang klem tengah lan klem mburi kanggo ngamanake, kaya sing ditampilake ing gambar kasebut. Iki ngrampungake instalasi kabeh Sistem Pemasangan Ballasted Solar Timur-Kulon.

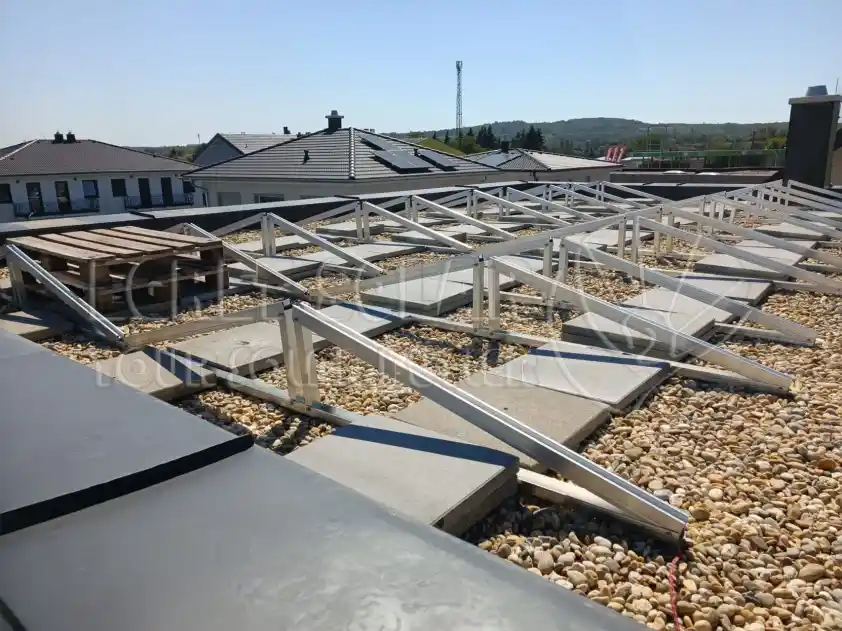

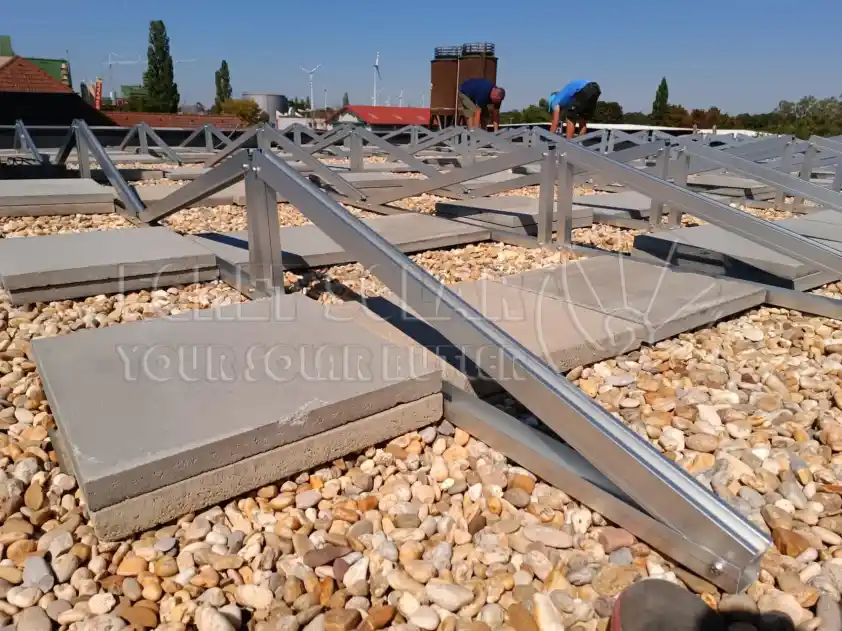

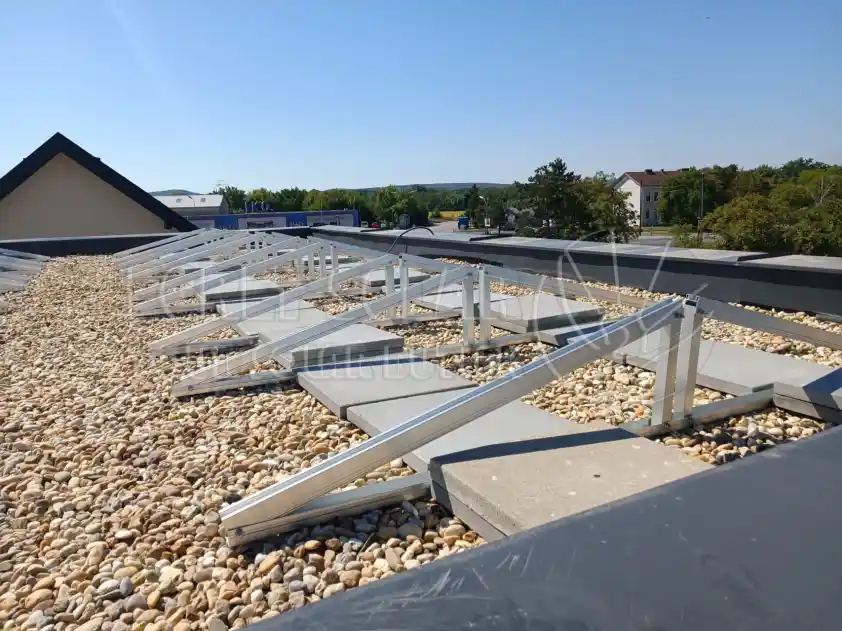

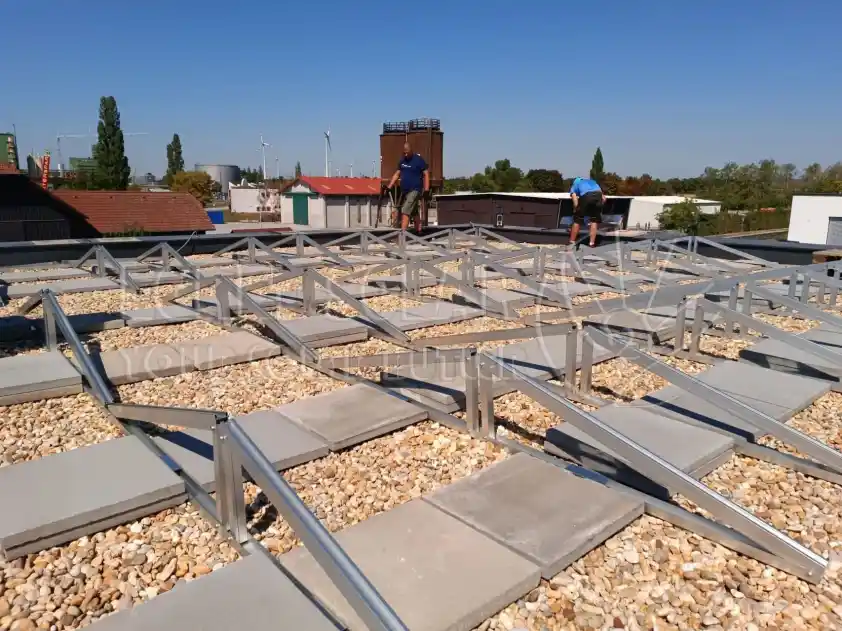

[Conto Instalasi]
